Dalam dunia teknik elektro, pengujian sistem grounding menjadi salah satu langkah paling krusial dalam memastikan keamanan dan stabilitas instalasi listrik, terutama di proyek berskala besar seperti gedung bertingkat, pabrik, dan infrastruktur energi. Salah satu alat penting yang digunakan dalam proses ini adalah megger grounding. Namun, tahukah kamu bahwa alat ini memiliki berbagai fungsi tersembunyi yang jarang diketahui bahkan oleh sebagian teknisi berpengalaman?
Artikel ini akan mengulas secara detail 5 fungsi megger grounding yang memiliki peran besar dalam menjaga keselamatan sistem kelistrikan dan memastikan kinerja grounding tetap optimal.
1. Mengukur Tahanan Tanah (Ground Resistance) Secara Akurat

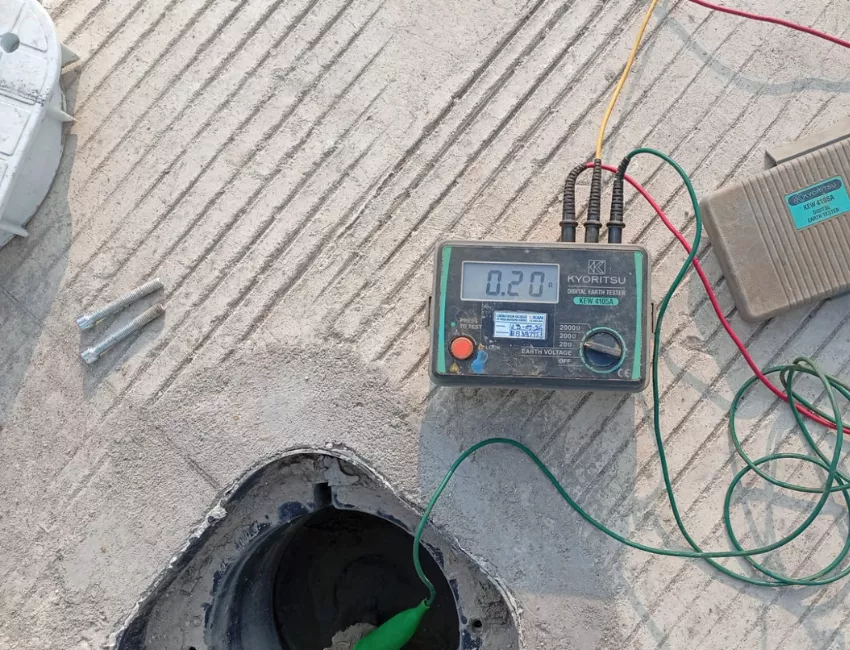

Fungsi utama dan paling dikenal dari megger grounding adalah untuk mengukur tahanan tanah. Nilai tahanan tanah ini menjadi indikator seberapa baik sistem grounding dapat menghantarkan arus listrik berlebih ke tanah.
Dalam proyek besar, nilai ideal tahanan tanah biasanya kurang dari 5 ohm, tergantung pada standar yang diterapkan (seperti IEEE atau SNI 03-7015). Megger grounding bekerja dengan menginjeksikan arus kecil ke dalam tanah melalui elektroda uji, kemudian mengukur tegangan yang muncul antara titik-titik tersebut untuk menghitung tahanan total.
Hasil pengukuran ini sangat penting untuk menentukan apakah sistem grounding sudah efektif atau perlu diperbaiki. Tanah dengan resistansi tinggi dapat menyebabkan arus petir atau arus bocor tidak tersalurkan dengan baik, meningkatkan risiko kerusakan peralatan dan bahaya keselamatan.
2. Mendeteksi Koneksi Ground yang Rusak atau Tidak Terhubung
Salah satu fungsi megger grounding yang jarang diketahui adalah kemampuannya mendeteksi koneksi ground yang putus, longgar, atau tidak terhubung dengan baik. Dalam sistem grounding yang luas, seperti di area pabrik atau pembangkit listrik, sering kali terjadi degradasi pada sambungan logam akibat korosi, kelembapan, atau sambungan yang tidak kuat.
Dengan pengujian megger grounding, teknisi dapat mengetahui jika ada jalur grounding yang tidak bekerja optimal. Nilai resistansi yang tiba-tiba melonjak drastis menjadi indikasi adanya sambungan yang rusak. Temuan seperti ini sangat membantu mencegah kegagalan sistem sebelum menimbulkan kerugian besar di lapangan.
3. Memastikan Kinerja Grounding Sistem Proteksi Petir
Pada proyek-proyek besar, sistem penangkal petir menjadi salah satu bagian paling vital dalam proteksi bangunan. Nah, di sinilah fungsi megger grounding berperan penting untuk memastikan sistem proteksi petir (lightning protection system) bekerja sempurna.
Megger digunakan untuk mengukur resistansi pada setiap elektroda penyalur petir. Jika resistansinya terlalu tinggi, maka energi sambaran petir tidak bisa sepenuhnya disalurkan ke tanah, yang berpotensi menimbulkan loncatan listrik ke struktur bangunan. Dengan pengujian berkala menggunakan megger grounding, tim teknis bisa memastikan jalur penyaluran petir tetap aman dan stabil.
Selain itu, hasil pengujian ini juga menjadi bagian dari dokumen commissioning yang wajib diserahkan ke pihak berwenang atau konsultan proyek sebelum sistem dioperasikan secara penuh.
4. Mengevaluasi Efektivitas Sistem Grounding di Area Luas
Pada proyek besar seperti kawasan industri atau instalasi pembangkit listrik, sistem grounding biasanya terdiri dari banyak titik elektroda yang saling terhubung. Salah satu fungsi megger grounding yang paling berguna adalah mengevaluasi efektivitas keseluruhan sistem tersebut.
Megger dapat digunakan dalam berbagai metode uji, seperti:
-
Metode 3 titik (Fall of Potential Test) – untuk menentukan tahanan tanah pada satu elektroda utama.
-
Metode 62% Rule – digunakan untuk pengukuran cepat dengan akurasi tinggi.
-
Clamp-on Test – untuk mengukur sistem grounding tanpa perlu memutus koneksi.
Dengan kombinasi metode tersebut, teknisi dapat memastikan seluruh area grounding memiliki nilai resistansi yang seragam dan sesuai standar. Hal ini sangat penting agar sistem proteksi bekerja secara konsisten di seluruh area proyek.
5. Mengetahui Kualitas Tanah terhadap Konduktivitas Listrik
Fakta tersembunyi dari fungsi megger grounding adalah kemampuannya memberikan gambaran tentang kualitas tanah dari sisi konduktivitas listrik. Setiap jenis tanah, apakah berpasir, lempung, atau berbatu memiliki nilai tahanan alami yang berbeda.
Dengan hasil pengujian megger, tim proyek bisa menentukan apakah tanah di lokasi tersebut membutuhkan grounding enhancement material (GEM) seperti Plasma Gem untuk menurunkan resistansi. Penggunaan bahan peningkat konduktivitas ini sering menjadi solusi pada area dengan tanah keras atau kering yang sulit menghantarkan listrik.
Informasi ini juga berguna saat perencanaan awal proyek agar sistem grounding dapat didesain sesuai kondisi geoteknis tanah di lapangan.
Mengapa Fungsi Megger Grounding Penting di Proyek Besar?
Di proyek berskala besar, sistem kelistrikan terintegrasi dengan banyak peralatan sensitif seperti panel distribusi, generator, sistem kontrol otomatis, hingga sistem keamanan. Tanpa pengujian grounding yang akurat, potensi gangguan listrik bisa meningkat drastis.
Megger grounding membantu memastikan semua bagian sistem terlindungi dari potensi bahaya seperti:
-
Korsleting akibat arus bocor
-
Kerusakan akibat sambaran petir tidak tersalurkan sempurna
-
Gangguan elektromagnetik (EMI)
-
Risiko kejutan listrik pada pekerja
Selain itu, data hasil uji megger juga digunakan sebagai laporan dokumentasi resmi untuk memenuhi standar keselamatan nasional maupun internasional. Tanpa pengujian ini, proyek besar tidak akan mendapatkan sertifikat kelayakan operasi (commissioning approval).
Cara Menggunakan Megger Grounding Secara Aman dan Efektif
Agar hasil pengukuran akurat, berikut beberapa langkah penting dalam penggunaan megger grounding:
-
Matikan semua sumber listrik sebelum melakukan pengujian.
-
Tancapkan elektroda bantu (P dan C) pada jarak tertentu sesuai metode pengujian.
-
Hubungkan kabel pengukuran dari alat megger ke elektroda sesuai petunjuk.
-
Nyalakan alat dan baca hasil tahanan tanah dalam satuan ohm (Ω).
-
Catat hasil pengukuran untuk setiap titik grounding dan lakukan analisis rata-rata.
Setelah itu, hasil uji perlu dibandingkan dengan batas maksimal resistansi yang diizinkan. Jika hasil melebihi ambang batas, tim harus memperbaiki sistem grounding atau menambahkan bahan peningkat konduktivitas tanah.
Melalui pembahasan di atas, kita bisa melihat bahwa fungsi megger grounding jauh lebih luas daripada sekadar alat ukur resistansi. Alat ini memiliki peran penting dalam menjaga keselamatan sistem listrik, memastikan proteksi petir berfungsi, dan memverifikasi efektivitas grounding di berbagai kondisi tanah.
Bagi proyek besar, pengujian grounding menggunakan megger bukan hanya prosedur teknis, tapi juga bagian dari manajemen risiko listrik yang menentukan kelayakan dan keamanan seluruh instalasi. Dengan perawatan rutin dan pengujian berkala, risiko kerusakan akibat arus petir atau arus bocor dapat diminimalkan secara signifikan.
Q&A Seputar Fungsi Megger Grounding
Q: Apa itu megger grounding dan apa fungsinya?
A: Megger grounding adalah alat untuk mengukur tahanan tanah pada sistem pembumian listrik. Fungsi utamanya memastikan bahwa arus listrik berlebih dapat disalurkan ke tanah dengan aman.
Q: Berapa nilai tahanan tanah ideal menurut standar?
A: Umumnya kurang dari 5 ohm untuk area industri dan kurang dari 1 ohm untuk area sensitif seperti rumah sakit atau pusat data.
Q: Apakah pengujian megger grounding wajib di proyek besar?
A: Ya. Pengujian ini menjadi bagian dari tahap test commissioning sebelum proyek diserahkan ke pemilik atau operator fasilitas.
Q: Seberapa sering pengujian grounding perlu dilakukan?
A: Disarankan setiap 6–12 bulan sekali untuk memastikan tidak ada degradasi pada sambungan atau elektroda tanah.
Q: Apakah kondisi tanah memengaruhi hasil pengujian megger grounding?
A: Sangat berpengaruh. Tanah lembap dan mengandung mineral konduktif biasanya memiliki nilai resistansi yang lebih rendah dibanding tanah kering atau berbatu.
